三分量换能器(传感器)

专利号：ZL201920129140.7

• 主要用于声学研究测试，超声波测试，岩石三向震动异性测试。

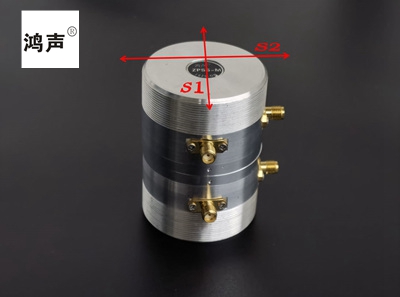

三分量换能器：PSS,3晶换能器， 纵波横波一体三向换能器； 一个纵波、两个横波晶体正交90度工作。



• 频率，压力（轴压0-900MPa、围压0-200MPa） 温度、换能器过液孔、防水防油、各种尺寸及环境的应用，可以按要求定做，满足安装配套。

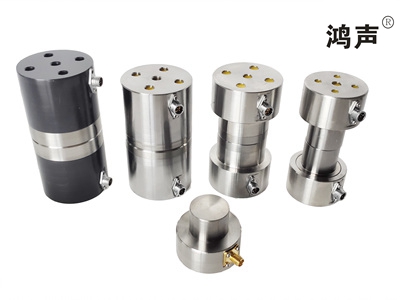

承压三分量换能器（传感器）
名称	承压三分量换能器 ZPSS系列 （外径：50.8mm）
型号	ZPSS50K	ZPSS100K	ZAPS200K	ZPSS300K	ZPSS0.5M	ZPSS1M	ZPSS5M
中心频率	50KHz	100KHz	200KHz	300KHz	5000KHz	1000KHz	5000KHz
触面直径	50.8mm 38mm 26mm 多种选择 或定做
最大应力	2MPa，4MPa， 10MPa，30MPa，60MPa，100MPa，300MPa，600MPa, 900MPa
工作状态	收发兼用
工作模式	三向
承压换能器1KHz到5MHz各种换能器按要求定做，不同的驱动电压，频带，应力，温度，防水，尺寸各种要求定做 承压纵波换能器或承压横波换能器，



承压二分量换能器（传感器）
名称	承压二分量换能器 ZPSS系列 （外径：50.8mm）
型号	ZPS50K	ZPS100K	ZPS200K	ZPS300K	ZPS0.5M	ZPS1M	ZPS5M
中心频率	50KHz	100KHz	200KHz	300KHz	5000KHz	1000KHz	5000KHz
触面直径	50.8mm 38mm 26mm 多种选择 或定做
最大应力	2MPa，4MPa， 10MPa，30MPa，60MPa，100MPa，300MPa，600MPa, 900MPa
工作状态	收发兼用
工作模式	三向
承压换能器1KHz到5MHz各种换能器按要求定做，不同的驱动电压，频带，应力，温度，防水，尺寸各种要求定做 承压纵波换能器或承压横波换能器，



超声波测试配件
常规纵波换能器	横波换能器	防水换能器	高温换能器
承压换能器	二分量换能器	三分量换能器	纵横波一体换能器
测井测孔换能器	磁致伸缩换能器	超声波振子（焊接）	超声波测试架
信号线	转换接头	声波信号发生器	超声波信号发生器
1KHz到5MHz各种换能器按要求定做，不同的驱动电压，频带，应力，温度，防水，尺寸各种要求定做



其它样式
•
• • 换能器（传感器）：主要用于声学研究测试，超声波检测或声波检测。
  • 利用具有逆压电效应的晶片制作而成，这类换能器工作稳定，可以连续激发，产生稳定的波形。
    可做接收换能器，也可作发射换能器，所谓收发两用换能器。换能器也叫传感器、探头。
  • 换能器
    1、常规换能器单分量：P波或S波单晶换能器（常规换能器）;
    2、二分量换能器：PS波双晶换能器 纵波横波一体换能器本所仪器专用;

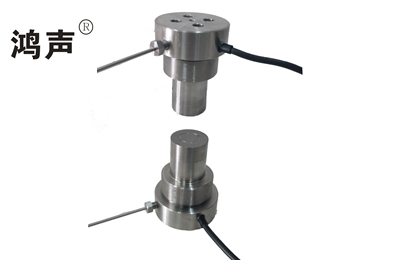

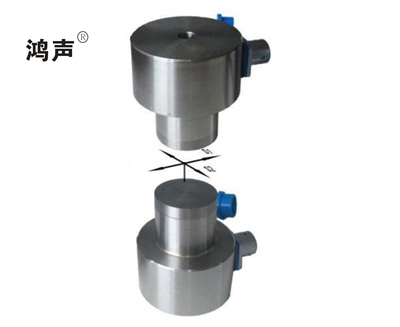

    3、三分量换能器：PSS,3晶换能器， 纵波横波一体三向换能器； 两个横波晶体正交90度摆放；
    4、多晶换能器：P波或S波换能器。
  • 换能器直径：248mm、70、50.8、38.1、30、25.4、20、15、10mm
    主频可选：500Hz、1KHz、5K,25K 40K、50K、---800KHz、1MHz、2.5MHz 、5MHz
    超声测试换能器型号齐全，覆盖各种频带，压力（轴压0-900MPa、围压0-60MPa） 温度、换能器过液孔、防水防油、各种尺寸可以按要求定做。
  • 突出特点：
    超声检测换能器型号齐全，覆盖各种频带，压力，温度，防水，尺寸的应用。灵敏度高，一致性好，每只传感器出厂前均有严

  • 格测试 。
  • 可随时根据用户需要设计定制专用传感器



为了满足不同客户的要求，本所压力声波换能器在不同压力下测试声波参数变化。可按要求订做各种适非标准压力传感器
